Hoy os traemos esta comparativa en la que profundizaremos en el conocimiento de las calderas por su tecnología.
Habitualmente las calderas calientan agua (o un fluido caloportador) que se encuentra en un circuito cerrado y que cumple alguna de estas funciones:
- Se hace circular por radiadores (o algún sistema que caliente un entorno)
- El radiador se calienta a causa del agua que circula por su interior y transfiere ese calor al ambiente.
- Calentar agua (Agua Caliente Sanitaria – A.C.S.) en un depósito a través de un sistema de intercambio (interacumulador, intercambiador de placas…)
- El fluido pasa por un circuito primario que está en contacto con otro circuito secundario de modo que se produce un intercambio de calor sin contacto directo de los fluidos. De este modo el agua del depósito se puede beber, usar para lavarse…
Dependiendo si se emplean sólo para un fin (Calefacción o ACS) o se emplean para dos fines diferentes, tenemos dos tipos de calderas:
- Calderas Simples
- Calderas Mixtas
Independientemente del combustible empleado, se pueden generalizar en dos tipos de calderas y se diferencian fundamentalmente en:
- Cómo se expulsan los gases al exterior de la caldera a través de la chimenea
- Cómo entra el aire que necesita la caldera para la combustión.
Los dos tipos fundamentales de calderas son:
- Calderas atmosféricas
- Actualmente prohibidas por legislación desde el 1 de enero de 2010 (Real decreto 1027/2007 del 20 de julio de 2007).
- Son las más antiguas y sencillas.
- La combustión se hace con el aire que entra de la estancia sin forzar.
- Se ven afectadas por la climatología (viento, lluvia…)
- Calderas estancas
- La salida de humos está conformada concéntricamente de tal modo que aspira aire del exterior y permite que los gases de la combustión salgan al exterior.
- Esto aumenta la seguridad de la caldera.
- La evacuación de los gases es forzada, esto es, se emplea un extractor para forzar su salida.
- No se ven afectadas por el clima (o al menos, les afecta en un grado mucho menor que a las calderas atmosféricas.)
- La salida de humos está conformada concéntricamente de tal modo que aspira aire del exterior y permite que los gases de la combustión salgan al exterior.
Las calderas estancas tienen diferentes tipos.
- Clase 3
- Toman el oxígeno del exterior.
- Su expulsión de gases no tiene ningún tipo de control.
- Deben evacuar los humos por la cubierta o tejado.
- Clase 5 (Bajo NOx)
- Toman el oxígeno necesario para la combustión del exterior.
- Mantienen controlados los gases emitidos (inferior a 70 mg/kwh de Óxido Nitroso (NOx).
- Conocidas popularmente como «ecológicas»
- Ahorro de hasta un 7% en consumo de combustible respecto a clase 3.
- Emplean la misma base tecnológica que la Clase 3
- Se diferencian en que refrigeran la base de la rampa del quemador bajando de este modo la temperatura de llama.
- La cantidad de moléculas de Nitrógeno en la combustión disminuye
- Esto reduce el nivel de NOx que se produce al entrar en contacto dicho nitrógeno con la atmósfera.
- Se puede sacar su chimenea por la fachada.
- NO necesitan desagüe
- De Condensación
- Toman el oxígeno necesario para la combustión del exterior.
- Mantienen controlados los gases emitidos (inferior a 70 ppm de Óxido Nitroso (NOx).
- El ahorro energético en consumo de gas puede ser incluso superior al 30%
- Se basan en aprovecharla temperatura que hay en el vapor de agua que acompaña a los humos de la combustión.
- Al condensarse, se libera energía que se emplea en precalentar el agua que se va a calentar.
- Necesitan un desagüe cercano.
- El PH de los condensados es ligeramente acido
- Estas calderas requieren mantenimiento según la legislación vigente.

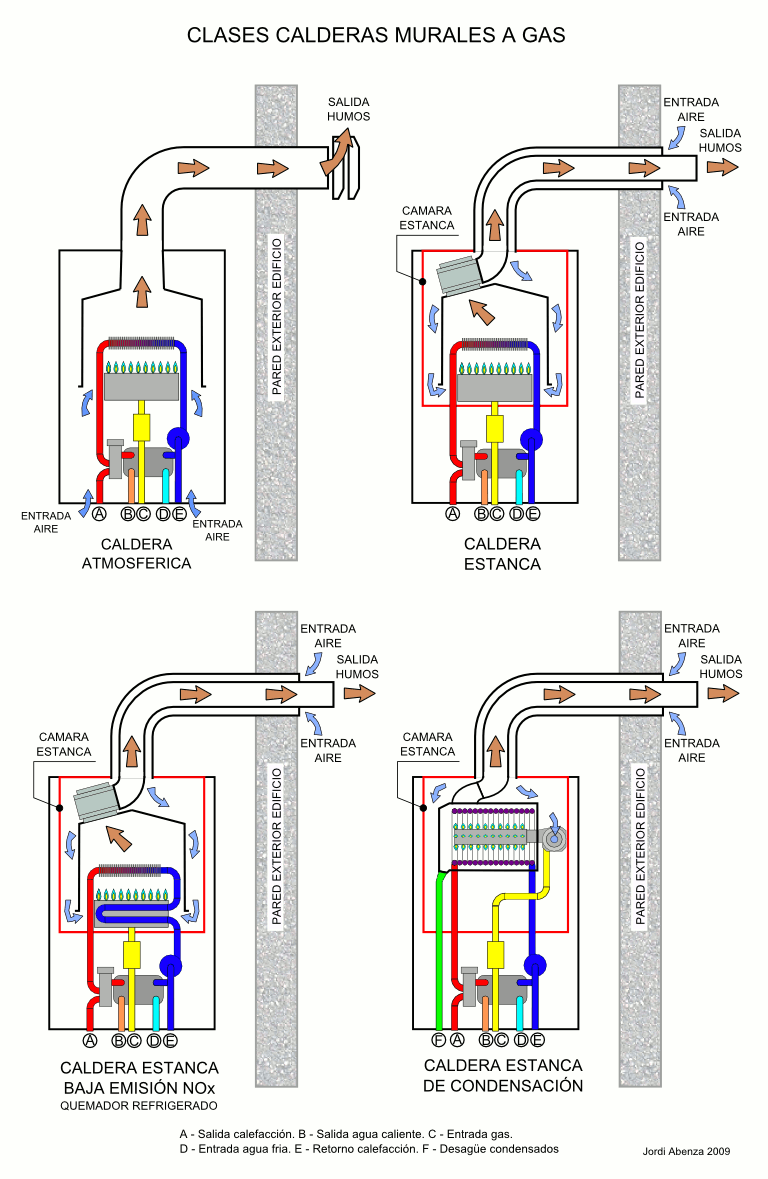

El esquema representativo es de Jordi Abenza (2009)
Esperamos que os haya aclarado algunos conceptos.
